Zertifizierung: | ORIGINAL PARTS |
---|---|
Modellnummer: | i7-6700hq SR2FQ |
Min Bestellmenge: | 1-teilig |
Preis: | Negotiation |
Verpackung Informationen: | Behälter, 10cmX10cmX5cm |
Lieferzeit: | 3-5 Arbeitstage |
Zahlungsbedingungen: | T/T, Paypal, Western Union, Übertragungsurkunde und andere |
Versorgungsmaterial-Fähigkeit: | 500pcs |
Modellnummer: | I7-6700HQ | Familie: | Der 6. Reihen-Prozessor des Kern-I7 |
---|---|---|---|
Codename: | Produkte früher Skylake | Vertikales Segment: | beweglich |
Status: | Gestartet | Markteintrittszeitpunkt: | Q1'16 |
Lithographie: | 14Nm | Verwenden Sie Bedingung: | Notebook |
Markieren: | Laptopchips,mobiler Prozessorlaptop |

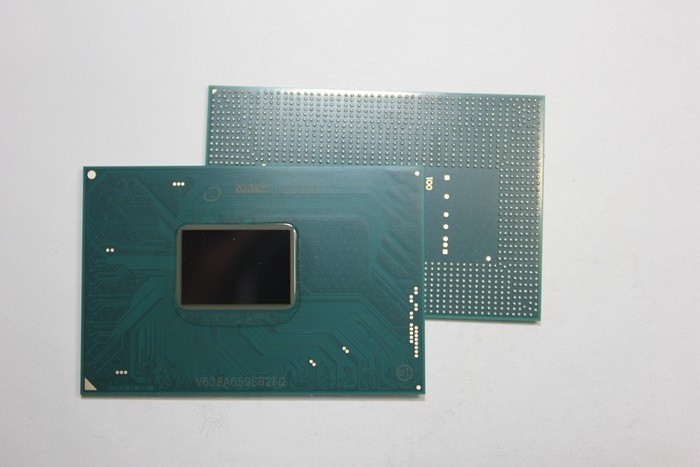

Pufferspeicher Laptop CPU Procesors Kern-I7-6660U SR2JL I7 Sries 4MB, bis zu 3.4GHz - Notizbuch CPU
Kern i7-6700HQ ist ein Viererkabelkernprozessor, der auf der Skylake-Architektur basiert, die ist gestartet worden im September 2015. Zusätzlich zu vier CPU-Kernen mit dem Hyper-Durchzug abgestoppt bei 2,6 - 3,5 Gigahertz (4 Kerne: Maximum 3,1 Gigahertz, 2 Kerne: Maximum 3,3 Gigahertz), der Chip integriert auch HD Graphics 530 GPU und ein Zweikanal-Prüfer des Gedächtnisses DDR4-2133/DDR3L-1600. Die CPU ist unter Verwendung eines 14 Nanometer Prozesses mit FinFET-Transistoren hergestellt.
Prozessorzahl | i7-6700HQ |
Familie | Mobile des Kern-i7 |
Technologie (Mikrometer) | 0,014 |
Prozessorgeschwindigkeit (Gigahertz) | 2,6 |
Größe des Pufferspeichers L2 (KBs) | 1024 |
Größe des Pufferspeichers L3 (MB) | 6 |
Die Anzahl von cores4 | 4 |
EM64T | Gestützt |
HyperThreading-Technologie | Gestützt |
Virtualisierungstechnologie | Gestützt |
Erhöhte SpeedStep-Technologie | Gestützt |
Durchführen-Sperrungsstückcheneigenschaft | Gestützt |
Allgemeine Informationen:
Art | CPU/Mikroprozessor |
Marktsegment | Beweglich |
Familie |
|
Modellnummer |
|
Frequenz | 1300 MHZ |
Maximale Turbo-Frequenz | 3600 MHZ (1 Kern) 3400 MHZ (2 Kerne) |
Uhrmultiplikator | 13 |
Paket | 1515-ball mikro--FCBGA |
Sockel | BGA1515 |
Größe | 0,79" x-0,65"/2cm x 1.65cm |
Einführungstermin | 30. August 2016 |
Architektur Microarchiteture:
Microarchitecture | Kaby See |
Prozessorkern | Kaby-See-y |
Kerntreten | H0 (SR2VK, SR2ZT, SR33X) |
Herstellungsverfahren | 0,014 Mikrometer |
Datenbreite | Bit 64 |
Die Anzahl von CPU-Kernen | 2 |
Die Anzahl von Faden | 4 |
Gleitkomma-Einheit | Integriert |
Pufferspeichergröße des Niveaus 1 | Anweisungspufferspeicher Weise 2 x 32 KBs 8 gesetzte vereinigende Datenpufferspeicher Weise 2 x 32 KBs 8 gesetzte vereinigende |
Pufferspeichergröße des Niveaus 2 | gesetzte vereinigende Pufferspeicher Weise 2 x 256 KBs 4 |
Pufferspeichergröße des Niveaus 3 | 4 gesetzter vereinigender geteilter Pufferspeicher Weise MB 16 |
Körperliches Gedächtnis | 16 GBS |
Simultanverarbeitung | Nicht gestützt |
Erweiterungen und Technologien |
|
Eigenschaften der geringen Energie | Erhöhte SpeedStep-Technologie |
Integrierte Peripherie-/Komponenten:
Anzeigenprüfer | 3 Anzeigen |
Integrierte Grafiken | GPU-Art: Intel HD 615 Grafikreihe: GT2 Microarchitecture: GEN 9 LP Grundfrequenz (MHZ): 300 Maximale Frequenz (MHZ): 1050 |
Gedächtnisprüfer | Die Anzahl von Prüfern: 1 Gedächtniskanäle: 2 Gestütztes Gedächtnis: DDR3L-1600, LPDDR3-1866 Maximale Gedächtnisbandbreite (GB/s): 29,9 |
Andere Peripherie | Schnittstelle PCI Expresss 3,0 (10 Wege) |
Eletrical/thermische Parameter:
Normalbetriebshöchsttemperatur | 100°C |
Thermal Design Power | 4,5 Watt |
