Zertifizierung: | ORIGINAL PARTS |
---|---|
Modellnummer: | I5-4300U |
Min Bestellmenge: | 1-teilig |
Preis: | Negociation |
Verpackung Informationen: | Behälter, 15cm x 15cm x 10cm |
Zahlungsbedingungen: | T/T, Paypal, Western Union, Übertragungsurkunde und andere |
Versorgungsmaterial-Fähigkeit: | 500pcs/month |
Prozessor nein.: | I5-4300U | Produkt-Sammlung: | 4. Prozessor des Herzens I5 |
---|---|---|---|
Codename: | Haswell | Vertial Sement: | beweglich |
Status: | Gestartet | Markteintrittszeitpunkt: | Q3'13 |
Lithographie: | 22NM | Verwenden Sie Bedingungen: | Notizbuch-/Tabletten-PC |
Markieren: | Laptopmikroprozessor,Laptopchips |

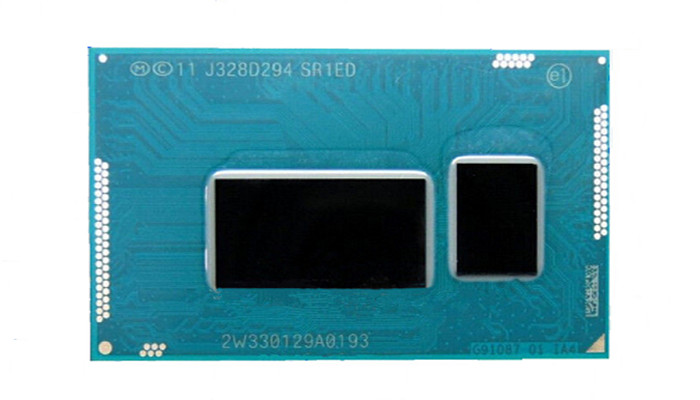

Mobile Notizbuch CPU des Prozessor-i5-4300U, 4. Reihe des Generations-Kern-I5
i5-4300U ist ein Doppel-kernprozessor ULV (ultra Niederspannung) für die ultrabooks, die in Fall 2013 gestartet werden. Es basiert auf der Haswell-Architektur und wird in 22nm hergestellt. Passend zum Hyper-Durchzug, können die zwei Kerne bis vier Faden parallel behandeln und führen, um Nutzung der CPU zu verbessern. Jeder Kern bietet eine niedrige Geschwindigkeit von 1,9 Gigahertz an, aber kann Taktfrequenzen mit Turbo Boost bis bis 2,9 Gigahertz für 1 aktiven Kern oder zu 2,6 Gigahertz für 2 aktive Kerne dynamisch erhöhen.
Prozessorzahl | i5-4300U |
Familie | Mobile des Kern-i5 |
Technologie (Mikrometer) | 0,022 |
Prozessorgeschwindigkeit (Gigahertz) | 1,9 |
Größe des Pufferspeichers L2 (KBs) | 512 |
Größe des Pufferspeichers L3 (MB) | 3 |
Die Anzahl von Kernen | 2 |
EM64T | Gestützt |
HyperThreading-Technologie | Gestützt |
Virtualisierungstechnologie | Gestützt |
Erhöhte SpeedStep-Technologie | Gestützt |
Durchführen-Sperrungsstückcheneigenschaft | Gestützt |
Allgemeine Informationen:
Art | CPU/Mikroprozessor | ||||||
Marktsegment | Beweglich | ||||||
Familie |
|
||||||
Modellnummer |
|
||||||
CPU-Teilnummer |
|
||||||
Frequenz | 1900 MHZ | ||||||
Maximale Turbo-Frequenz | 2900 MHZ (1 Kern) 2600 MHZ (2 Kerne) |
||||||
Busgeschwindigkeit | 5 GT/s DMI | ||||||
Uhrmultiplikator | 19 | ||||||

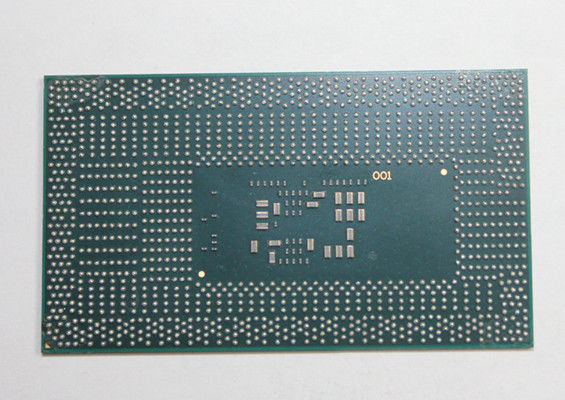

Paket | mikro--FCBGA Paket 1168-ball (FCBGA1168) | ||||||
Sockel | BGA1168 | ||||||
Größe | 1,57“ x-0,94"/4cm x 2.4cm | ||||||
Einführungstermin | 1. September 2013 | ||||||
Preis an der Einleitung | |||||||
Zahlen S-Spezifikt. | |||||||
|
Architektur/Microarchitecture:
Microarchitecture | Haswell |
Plattform | Haifisch-Bucht |
Prozessorkern | Haswell |
Kerntreten | D0 (SR1ED) |
Herstellungsverfahren | 0,022 Mikrometer |
Datenbreite | Bit 64 |
Die Anzahl von CPU-Kernen | 2 |
Die Anzahl von Faden | 4 |
Gleitkomma-Einheit | Integriert |
Pufferspeichergröße des Niveaus 1 | Anweisungspufferspeicher Weise 2 x 32 KBs 8 gesetzte vereinigende Datenpufferspeicher Weise 2 x 32 KBs 8 gesetzte vereinigende |
Pufferspeichergröße des Niveaus 2 | gesetzte vereinigende Pufferspeicher Weise 2 x 256 KBs 8 |
Pufferspeichergröße des Niveaus 3 | 3 gesetzter vereinigender geteilter Pufferspeicher Weise MB 12 |
Körperliches Gedächtnis | 16 GBS |
Simultanverarbeitung | Monoprozessor |
Erweiterungen und Technologien |
|
Eigenschaften der geringen Energie | Erhöhte SpeedStep-Technologie |
Integrierte Peripherie-/Komponenten:
Integrierte Grafiken | GPU-Art: HD 4400 Grafikreihe: GT2 Microarchitecture: GEN 7,5 Durchführungseinheiten: 20 Grundfrequenz (MHZ): 200 Maximale Frequenz (MHZ): 1100 Die Anzahl von gestützten Anzeigen: 3 |
Gedächtnisprüfer | Die Anzahl von Prüfern: 1 Gedächtniskanäle: 2 Gestütztes Gedächtnis: DDR3L-1333, DDR3L-1600, LPDDR3-1333, LPDDR3-1600 Maximale Gedächtnisbandbreite (GB/s): 25,6 |
Andere Peripherie |
|
Elektrische/thermische Parameter:
Normalbetriebshöchsttemperatur | 100°C |
Thermal Design Power | 15 Watt |
